產品參數
? 輸入電壓范圍：?jiǎn)蜗?195~245V 三相 340V~420V
? 輸入頻率范圍：50/60Hz±5%
? 輸出電壓范圍：?jiǎn)蜗?0~300V（0~600V選配）三相 0~520V (0~1040V選配)
? 輸出頻率范圍：45~500Hz
? 失真率≤1% 穩壓率≤1% 頻率穩定度≤0.01%
? 可模擬世界各個國家的測試環境電網情況
高性能特性
? 單相電源最大容量可以做到600KVA，三相電源可達2000KVA
? 超強波峰因數比可達3.5：1
? 反應快，適用特殊負載。低失真干擾、輸入/輸出完全隔離
? 終端電壓回饋補償功能，確保測試功率無誤差
? 可設定波形起始角度（0~359°）,有同步源信號接口
? 運算速度快，提供精確且快速的電力參數量測
? 采用單片機（D/A電路）直接采集電壓、電流波形數據。內含RS232或RS485接口，可與電腦通訊。單機可設置五組測試組，每組可設置35個不同的測試點（不同電壓0~300V、頻率45~500Hz、時間0.1S~999.9H之設定）并可做(0~999999次）循環測試。
? 采用中央處理器設計，控制邏輯電路的開通與關閉。采用一對一驅動的方法，利于功率件的分散散熱，結構上利于“冗余”設計。
? 可選擇用電壓模擬量（0~5V）或者電流模擬量（4~20mA）控制電源輸出
? 完善的保護功能：具過載 過流 過溫度 短路 欠壓保護及報警

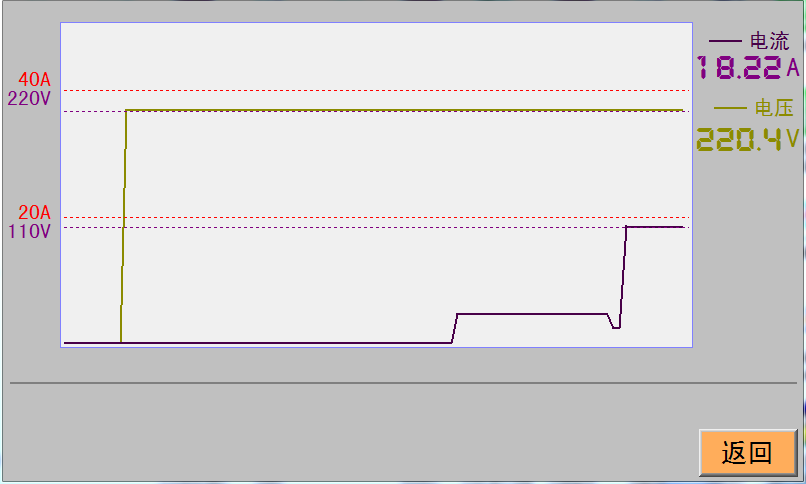

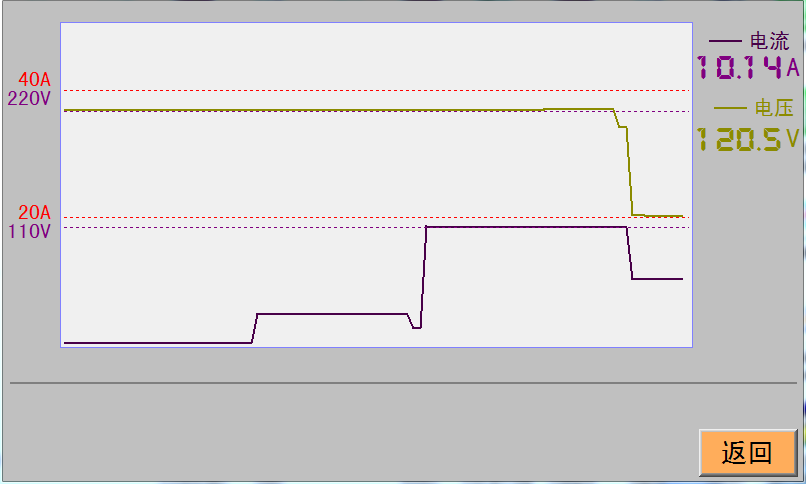

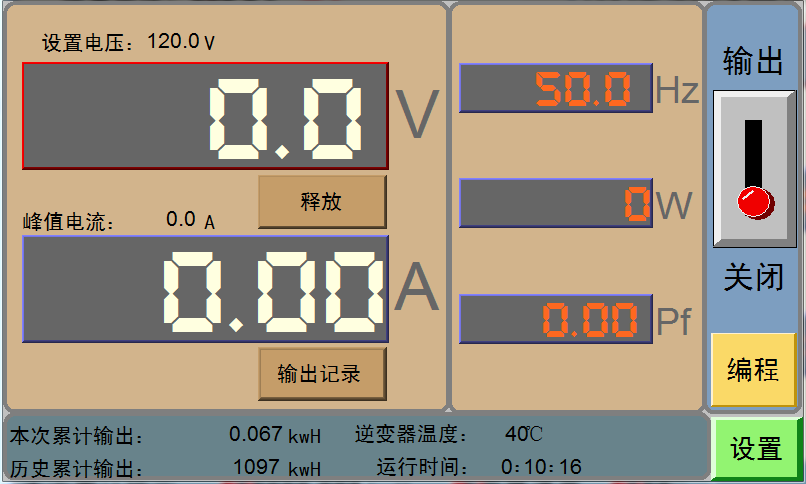

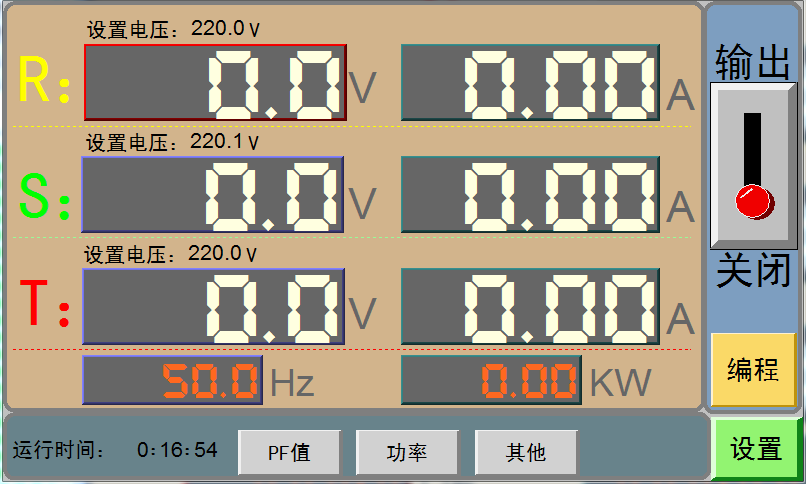

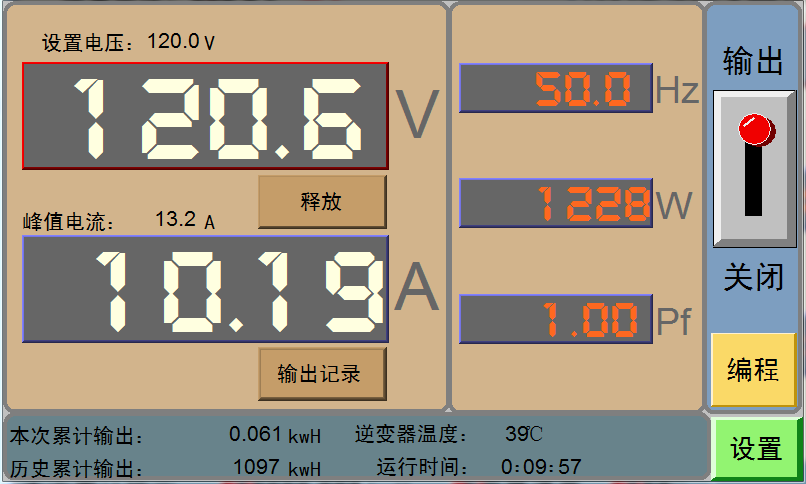

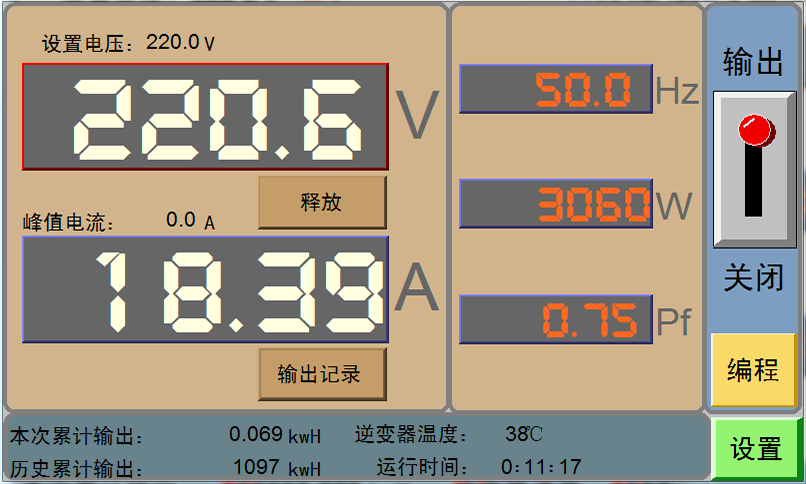

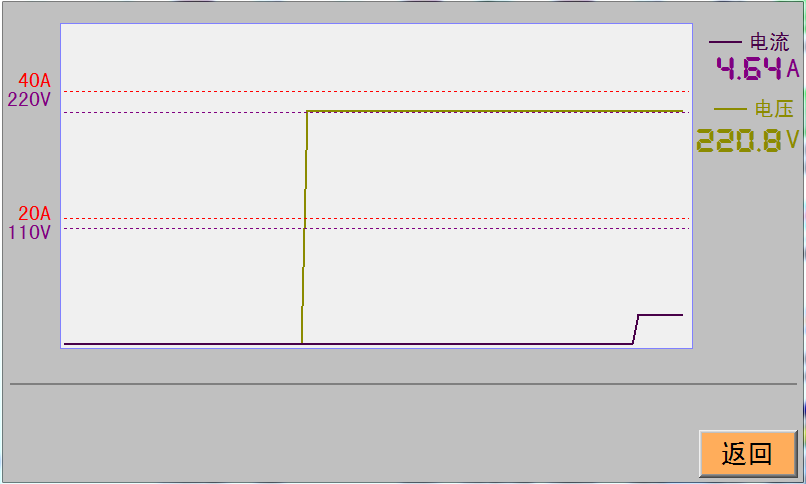

? 超大7英寸觸摸屏顯示各項參數：電壓、頻率、功率、功因、電流、峰值電流、溫度、電量、時間、相位角、阻抗值及電壓和電流的實時曲線
APA2000單相系列 Single phase series
| 型號Model | APA2000 | APA2001 | APA2002 | APA2003 | APA2005 | APA2010 | APA2015 | APA2020 |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 Output Capacity |
500VA | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | 20KVA |
|
輸入 Input Power |
1?2W+G 110V/220V±10% | 3?3W+G380V±10% | ||||||
| 50/60Hz±5% | ||||||||
| 輸出頻率 Output Frequency |
50Hz 60Hz 47~63Hz (45~500Hz選配) | |||||||
| 頻率穩定度 Frequencystability |
0.01% | |||||||
| 輸出電壓 Output Voltage |
0~150V/0~300V | |||||||
| 輸出電流 Output current |
4.2/2.1 | 8.4/4.2 | 16.8/8.4 | 25/12.5 | 42/21 | 84/42 | 126/63 | 168/84 |
| 負載穩壓率 Load Regulation |
≤1% | |||||||
| 諧波失真 Waveform Distortion |
≤1%(full load≤2%) | |||||||
| 電表顯示 Meter Display |
LCD顯示 電壓 電流 頻率 功率（功率因數、峰值電流、時間） | |||||||
| 保護裝置 Protective Device |
具過載 過流 過溫度 短路 欠壓故障代碼提示 | |||||||
| 重量 Weight |
20 | 21 | 26 | 27 | 35 | 85 | 115 | 130 |
| 尺寸 W*H*D |
480*190*610 | 435*480*590 | 435*580*690 | |||||
| 工作環境 Working condition |
環境溫度 0~40°C 相對濕度10~90% | |||||||
APA2000S三相系列 Three phase series
| 型號Model | APA2015S | APA2020S | APA2030S | APA2045S | APA2060S | APA2075S | APA2100S | APA2120S |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 Output Capacity |
15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA | 100KVA | 120KVA |
| 輸入 Input power |
1?2W+G 220V±10% |
3?3W+G 380V±10%50/60Hz±5% | ||||||
| 輸出頻率 Output Frequency |
50Hz 60Hz 47~63Hz (45~500Hz選配) | |||||||
| 頻率穩定度 Frequency stability |
0.01% | |||||||
| 輸出電壓 Output Voltage |
?????????????? 相電壓50V~144V/100~288V 線電壓87~500V | |||||||
| 輸出電流 Output current |
42/21 | 54/27 | 84/42 | 126/63 | 168/84 | 210/105 | 278/139 | 333/166 |
| 負載穩壓率 Load Regulation |
≤1% | |||||||
| 諧波失真 Waveform Distortion |
≤1%(full load≤2%) | |||||||
| 電表顯示 Meter Display |
LCD顯示 電壓 電流 頻率 功率（功率因數、峰值電流、時間） | |||||||
| 保護裝置 Protective Device |
具過載 過流 過溫度 短路 欠壓故障代碼提示 | |||||||
| 重量 Weight |
210 | 240 | 280 | 400 | 510 | 550 | 700 | 750 |
| 尺寸 W*H*D |
565*870*660 | 690*1290*750 | 600*1600*790 | 1200*1600*790 | ||||
| 工作環境 Working condition |
環境溫度 0~40°C 相對濕度10~90% | |||||||
